Plastikozko txikitze-tasa eta aldaketarako metodoak eragiteko faktoreak

Plastikozko txikitzeko tasa eragiten duten faktoreak

1.Material eragina:

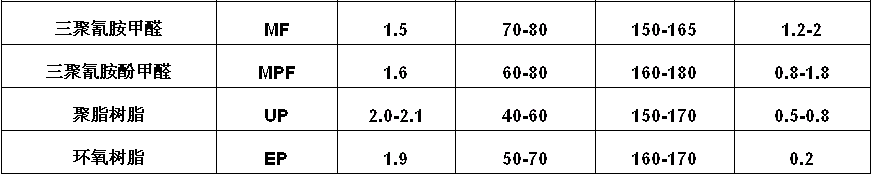

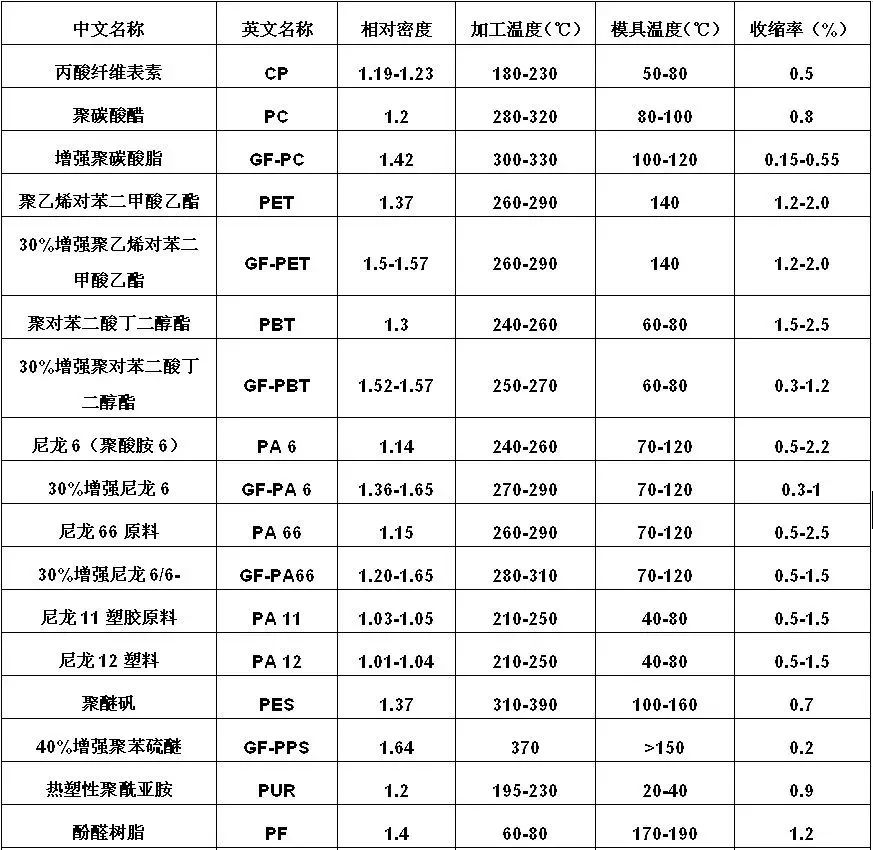

    (1) Material mota: plastiko mota ezberdinek uzkurdura tasa desberdinak dituzte (ikus 1. taula).

1. taulan,% 40ko beira-zuntzek beira-zuntzek indartu gabeko pps-ak ez dutela txikitu-tasa baxuena (% 0,2) duten, berriz, termoseten artean, epoxi erretxinak txikitu gabeko tasa baxuena du (% 0,2). Fluoroplastikoek uzkurdura tasa altuena dute, gutxi gorabehera% 6ra iritsi arte; ondoren, dentsitate baxuko polietilenoa (LDPE)% 5eko txikitu gabeko tasa duena.

    (2) Materialen kristalitatea: material berdinerako, kristalitate txikiagoa da txikitutako tasa txikiagoa dela. Eragin faktore ugarien artean, erretxina-kristalitate mailak ez du eraginik esanguratsuena.

    (3) Pisu molekular materiala: material berarentzat, pisu molekular altuagoa txikitze-tasa txikiagoa da. Pisu molekular berdina duten erretxinak, baina florakeria txikiagoa da.

    (4) Materialaren aldaketa: beste erretxina, elastomeroek edo base erretxinaldietarako beste erretxinak gehitzeak gradu desagertzeak murrizten ditu. Erretxina txikitzeko tasak desberdintasunak asko eragiten dute piezen dimentsioko zehaztasunean, urtutako prozesatzean. Zehaztasun handiko plastikozko piezak ekoizteko, txikitu gabeko tasa baxuak dituzten erretxinak erabili behar dira. Adibidez, PP erretxinak% 1,8ko% 1,8-tasa du eta haren isurketa gehikuntzak pisu molekularra gutxitzen du, zaila da zehaztasun handiko PP piezak ekoiztea.

2. Prozesuaren eragina:

    (1) Etengabeko moldaketaren tenperaturarekin, injekzio-presioa handitzea txikitu egiten da.

    (2) Presioa areagotzeak txikitu egiten du.

    (3) Urtzen tenperatura igotzea apur bat murrizten da.

    (4) Moldearen tenperatura handiagoa txikitzen da.

    (5) Eusten denbora luzeagoa txikitu egiten da (uzkurdura ez da eraginik gabeko atea solidifikazioaren ondoren).

    (6) Molde luzeagoko hozte denbora txikitu egiten da.

    (7) Injekzio abiadura handiagoa txikitu egiten da (efektu txikia).

    (8) Moldatze txikitu handia da, post-uzkurdura txikia da; Post-uzkurdura esanguratsua da lehen bi egunetan eta astebete inguru igaro ondoren egonkortzen da.

3.Parten egituraren eragina:

    (1) Harresi lodiko zatiek harresi meheetako piezak baino txikituagoak dituzte.

    (2) Txertaketekin zatiak zatiak baino txikiagoak dira txertatu gabe.

    (3) Forma konplexuak dituzten zatiak forma sinpleak baino txikizkako txikiagoak dituzte.

    (4) Luzera norabidean txikitu lodiera norabidean txikituta dago.

    (5) Barne zuloak txikitu altuak erakusten ditu, eta kanpoko ezaugarriak txikitu egiten dira.

4. Mold egituraren eragina:

    (1) Gate handiagoaren tamaina txikitu egiten da.

    (2) Gate norabidearen perpendikularra murrizten da, atearen norabidearekiko paraleloa areagotzen da.

    (3) Ateratik urrunago dauden guneek uzkurdura txikiagoa dute atearen ondoan dauden guneak baino.

    (4) Moldearen erakusketatik mugatutako zatien atalek txikitu gabeko sekzioak murriztu egin dira.

Plastikozko txikitzeko tasa murrizteko moduak aldatzeko metodoak

1.Fibra betetzea:

   Zuntzak zuntz ez-organiko eta organiko desberdinak daude. Beirazko zuntzak adibide gisa hartuta,% 35eko beira zuntzak PP erretxinari gehitzeak% 1,8tik% 0,5era murriztu dezake. Azken urteetan garatutako beirazko zuntz sendoak garatu dira.

2. betegarri betetzea:

   Betegarri ez-organikoak TALC, kaltzio karbonatoa, bario sulfatoa, mica hautsa, wollastonita eta muntmorillonita eta abar daude. Bete mota, forma, partikulen tamaina eta gainazaleko tratamendu maila da erretxinaren txikizkako tasa aldatzerakoan.

    (1) Betearen forma: Forma desberdinetako betegarriek ez dute desberdina murrizteko modu desberdinean, eraginkortasun-agindua izatera: flay> orratza moduko> granularra> esferikoa. Adibidez, Montmorillonita maltzurrak eta Mica nabarmen murrizten dira uzkurdura konposatuak.

    (2) betegarria partikularen tamaina: betegarri berarentzat, partikulen tamaina txikiagoak eragin handiagoa dute uzkurdura murriztean. Adibidez, talk betetako PP-n (% 20 talc + 8% POE), Talc partikulen tamaina 1250 saretik 5000 sareetara igo baita, txikitu tasa% 1,05etik% 0,8ra jaitsi da.

    (3) Betegarria Tratamendua: betegarriaren gainazaleko tratamenduak murriztuz murrizteko efektua hobetzen du. Adibidez, ABS% 10 talk beteta dago,% 0,48tik% 0,42ra murriztea% 0,42 eta% 0,42ra aluminatu akoplamendu agentearekin tratatzen denean.

    (4) betegarria Kargatzea: betegarri bera lortzeko, karga handiagoa da murriztapen handiagoa murriztea.

3. Crystlininity:

    (1) Kristalizazioa murrizteko agenteak gehitzea: normalean erabilitako molekula txikiko konposatuak dira, erregulartasun molekularra oztopatzen duten eta mugimendu molekularra oztopatzen duten urtzen den egoeran, eta horrela kristalinitatea murrizten da.

    (2) Beste erretxinak gehitzea: LDPE edo HDPE kopuru txikiak PP-ra nahasteak prozesatzeko garaian bere kristalizazioa eten dezake. PS, ABS, PMMA edo PC bezalako kristalezko erretxinak ere gehitu daitezke.

4. ELASTOMERS:

   Poe, EPDM eta SBS bezalako elastomeroak gehitu daitezke. Elastomer edukiak% 5etik beherakoan, PP txikitu egitean duten eragina antzekoa da. % 5eko edukien gainetik, eraginkortasuna motaren arabera desberdina da, txikitu murrizteko agindua izatean: Poe> EPDM> SBS (koherentea da PP-n egindako efektu gogorrarekin koherentea). PP-ko betegarri eta elastomero ezorganikoak uztartzeak txikitu murrizten ditu.

5.Kemikoen txertaketa aldatzea:

   Graft-ek PPren aldaketak bere kristalitatea murriztu dezake, eta, horrela, txikitutako tasa txikiagoa lortu dezake.
